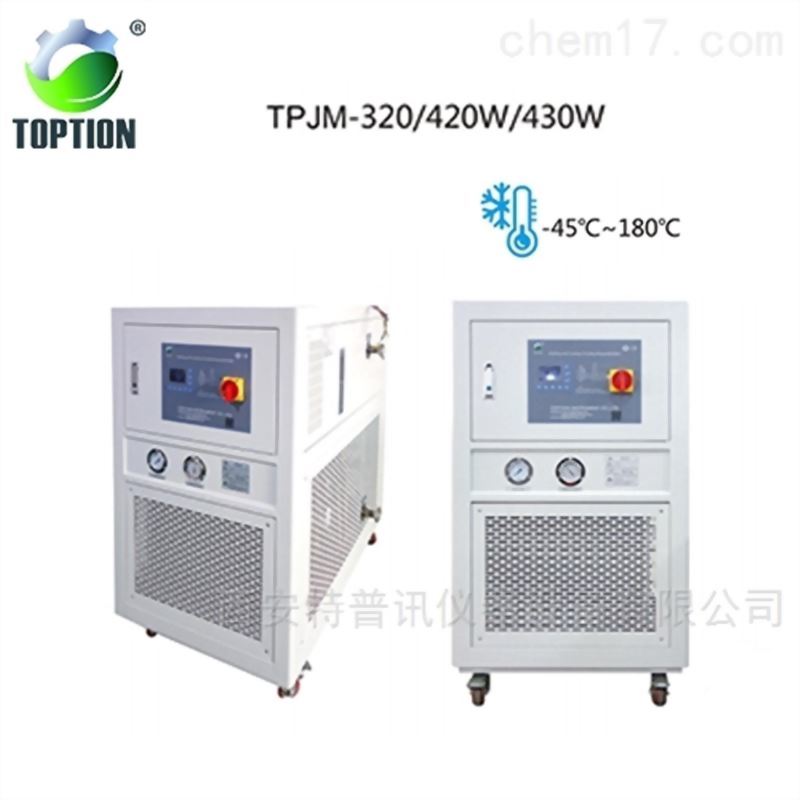

TPJM系列全密閉高低溫程序溫控設備
簡述：全密閉高低溫程序溫控設備，適配於中試系統，小型工廠系統，操作開發規模，雙層反應器，蒸餾系統，材料測試，組合化學，半導體工業，真空室等。
密閉高低溫程序溫控設備簡介：
高低溫恆溫循環器提供-40℃~180℃溫度範圍內的高、低恆溫液體，以滿足用高、低溫做反應的恆溫儀器的需要。高低溫恆溫循環器特別適用與化學反應釜、發酵槽、旋轉蒸發器、電子顯微鏡、阿貝折先儀、蒸發皿、生物製藥反應器等實驗設備搭配使用。高低溫恆溫循環器*的內循環及外循環泵浦系統，內循環使儀器溫度均勻恆定，外循環泵浦輸出10公升/分~20公升/分在流量高、低溫液體。高低溫恆溫循環器的工作槽容積內還可放入裝有生化試劑或被測樣本的各種容器，直接進行高低溫試驗或測試，實現一機多用。
產品優勢：
全密閉管道式設計，降低導熱也需求量，降低介質吸收水分和揮發的風險，在不需要加壓的情況下完成連續控溫。
廣泛用於半導體、新材料、生物工程、航太工業、醫療、化學等產業； 配微通道、真空設備、蒸餾系統、老化測試等
常見的配套設備有高壓反應釜、雙層玻璃反應釜、雙層反應釜、微通道反應器蒸餾結晶、半導體設備冷卻、材料老化、結晶系統控溫
高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以達到-80～190℃、-70～220℃、-55～250℃連續控溫；
採用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運作中吸收水分和揮發的風險
密閉高低溫程序溫控設備技術參數：
|
型號 |
TPJM-225 |
TPJM-235W TPJM-235 |
TPJM-255W TPJM-255 |
TPJM-270W TPJM-270 |
TPJM-2A10W TPJM-2A10 |
TPJM-2A10W TPJM-2A10 |
|
|
溫度範圍 |
-25~200 ℃ |
||||||
|
控制方式 |
前饋PID ,無模型自建樹演算法，PLC控制器 |
||||||
|
溫控模式選擇 |
夾套油溫控制與設備出口溫度控制模式 可自由選擇 |
||||||
|
溫差控制 |
設備出口溫度與反應物料溫度的溫差可控制、可設定 |
||||||
|
程式編輯 |
20條程序，每個程序可編制4 5個步驟 |
||||||
|
通訊協定 |
MODBUS RTU 協定 RS 485介面 |
||||||
|
溫度回饋 |
導熱介質PT100 ，原料製程PT100 |
||||||
|
溫度精度 |
±1℃ |
||||||
|
加熱功率KW |
2.5 |
3.5 |
5.5 |
7 |
10 |
15 |
|
|
冷氣功率 KW |
200 ℃ |
2.5 |
3.5 |
5.5 |
7 |
10 |
15 |
|
100 ℃ |
2.5 |
3.5 |
5.5 |
7 |
10 |
15 |
|
|
00 ℃ |
2.5 |
3.5 |
5.5 |
7 |
10 |
15 |
|
|
-5 ℃ |
2 |
3 |
4.5 |
6.6 |
8 |
12 |
|
|
-20 ℃ |
1.0 |
1.8 |
2.8 |
3.8 |
4.6 |
7 |
|
|
循環泵 |
Max35L/min2bar |
Max35L/min2bar |
Max50L/min2bar |
Max50L/min2bar |
Max50L/min2bar |
Max110L/min2.5bar |
|
|
壓縮機 |
丹佛斯 |
||||||
|
油分離器 |
LNEYA |
||||||
|
蒸發器 |
板式熱交換器 |
||||||
|
操作面板 |
7吋彩色觸控屏，溫度曲線顯示、記錄，資料匯出EXCEL格式 |
||||||
|
安全保護 |
具備自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置、液面低保護、高溫保護、溫度故障保護等多種安全保障功能。 |
||||||
|
密閉循環系統 |
整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統運作中溫度低、壓力小，低溫自動補油 |
||||||
|
冷媒 |
R404A |
||||||
|
水冷型W 溫度20度 |
|
80 0L/H 1.5bar~4bar |
100 0L/H 1.5bar~4bar |
120 0L/H 1.5bar~4bar |
160 0L/H 1.5bar~4bar |
200 0L/H 1.5bar~4bar |
|
|
外型尺寸cm |
400*600*1150mm |
500*680*1450mm |
500*680*1450mm |
500*680*1450mm |
650*700*1650mm |
750*7500*1800mm |
|
|
重量 |
115kg |
165kg |
285kg |
230kg |
280kg |
300kg |
|
|
功率 |
AC220V 50HZ 4.0KW （max ） |
AC380V 50HZ 6.0KW （max ） |
AC380V 50HZ 8.0KW （max ） |
AC380V 50HZ 11.0KW （max ） |
AC380V 50HZ 14.0KW （max ） |
AC380V 50HZ 21.0KW （max ） |
|
|
選配 |
正壓防爆 後綴加PEX |
||||||
|
選配 |
可選配以太網接口，配置電腦操作軟體 |
||||||
|
選配 |
選配外接觸控螢幕控制器，通訊線距離10M |
||||||
